| mise à jour le 23/09/07 |
|

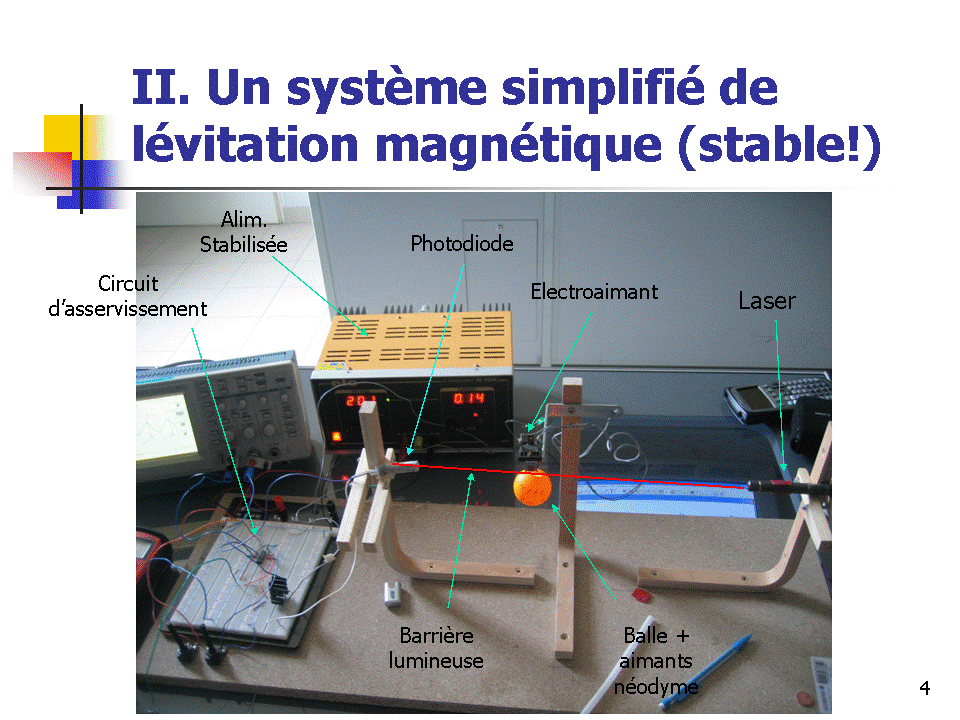

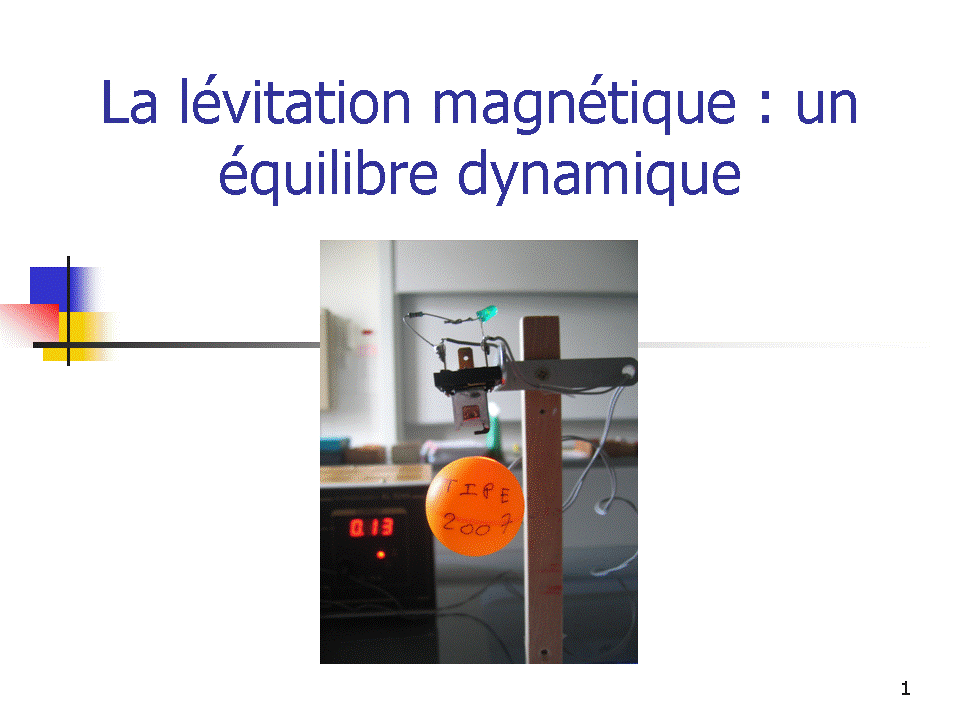

voici les premières photos du dispositif réalisé par Antoine Ancelin :
)) |
)) |
|
sur

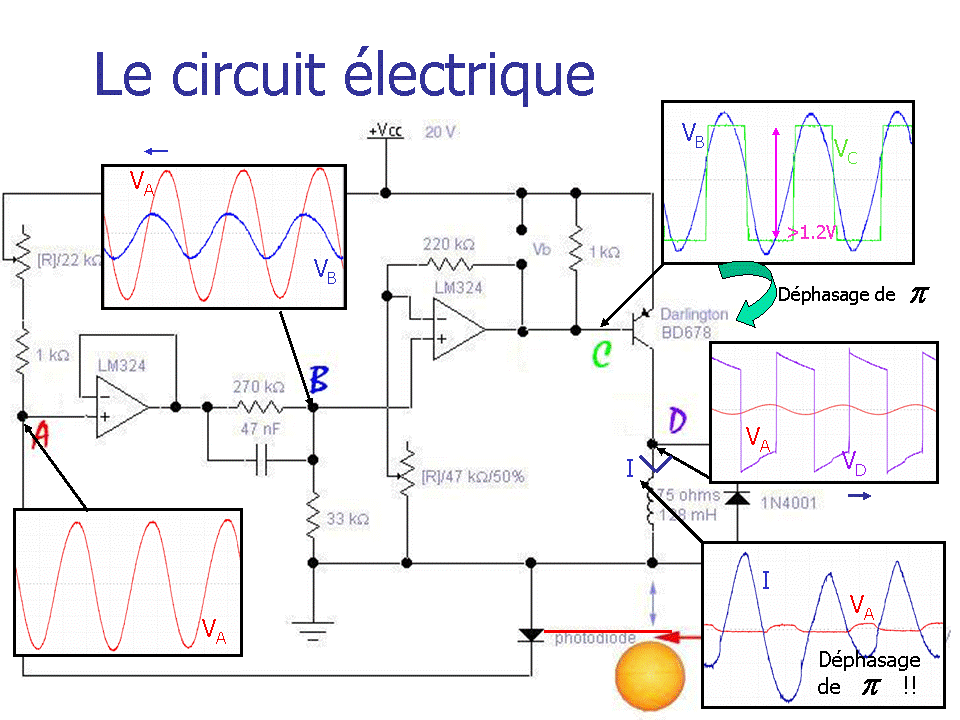

cette vue, on découvre au premier plan le circuit d'asservissement
avec ses 2 potentiomètres de réglage |
de
gauche à droite, fixés sur des potences réglables
: la
photodiode, la bobine de relais avec la balle en suspension,
le pointeur laser |
|
|
||
)) |
||

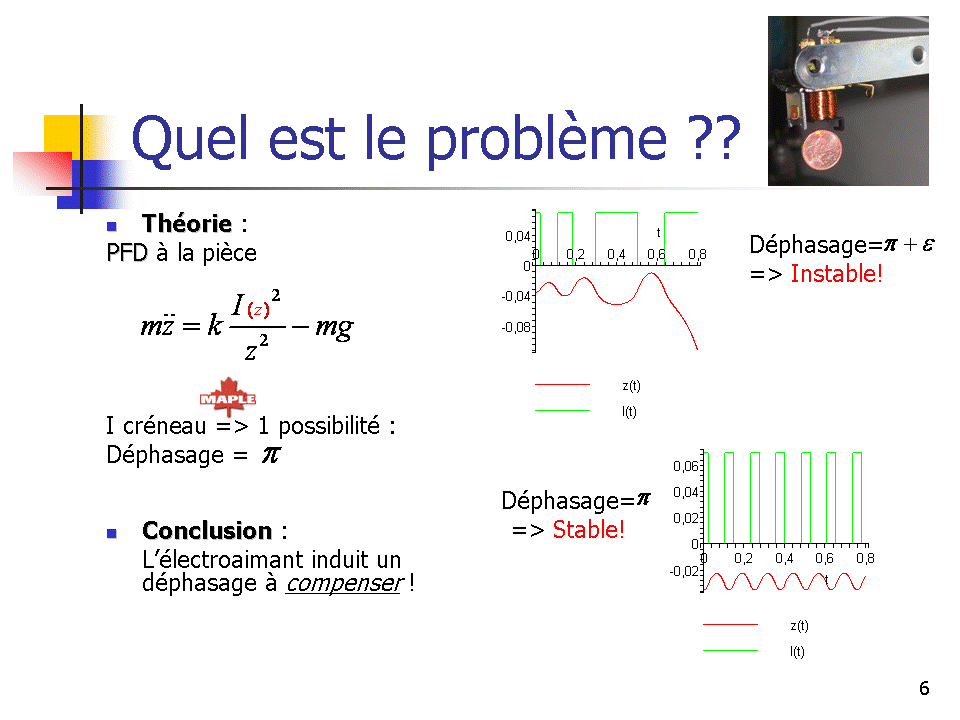

ici
une pièce de 5 centimes d'euros en acier cuivré flotte à 5
mm sous la bobine du relais 12 V "Leclerc" |
||
___

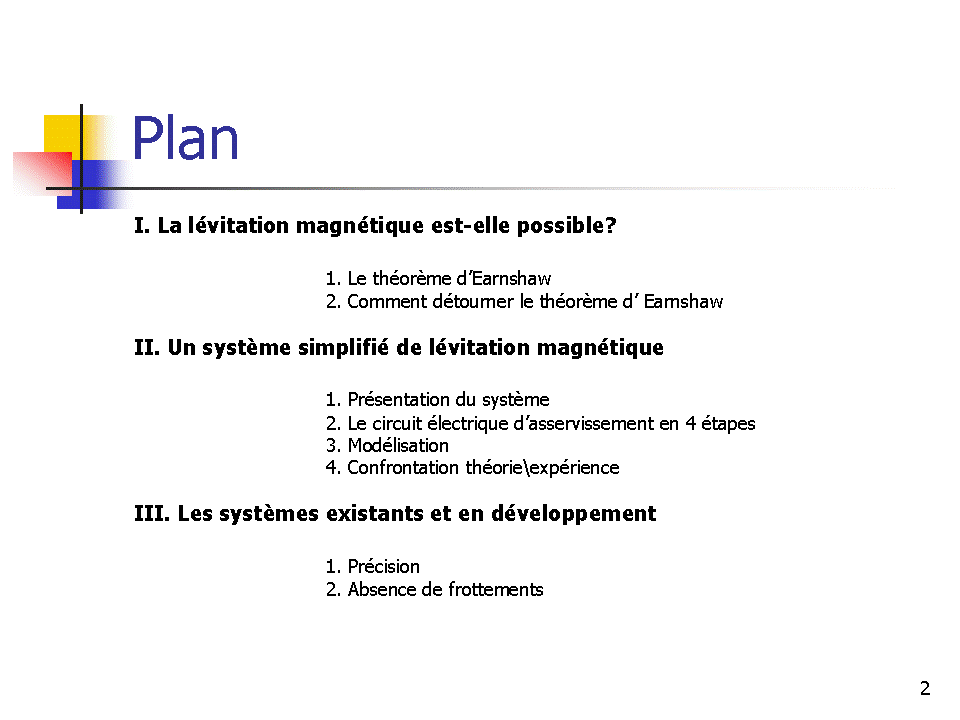

Antoine Ancelin m'a fait parvenir le projet de présentation de ses TIPE 2007
|
|||||
