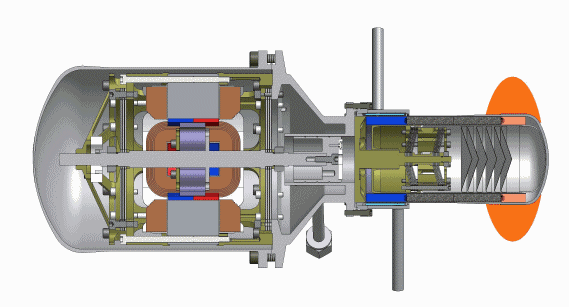

Cette animation extraite du site d'INFINIA montre
le fonctionnement d'un alternateur linéaire.
La source de chaleur est matérialisée en orange et la source
froide en bleu - entre les deux, le déplaceur.
Le piston moteur, en gris au centre, actionne directement l'alternateur.

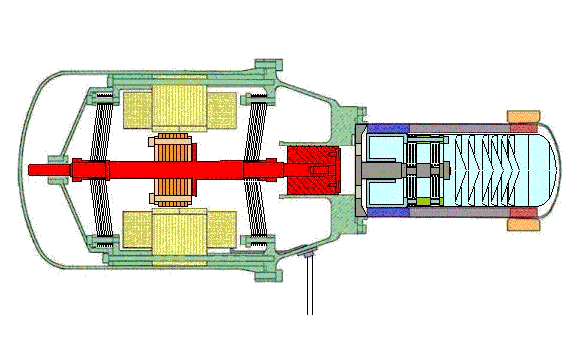

Cette seconde animation provenant de la NASA décrit
sensiblement le même dispositif.
Le piston moteur, ici en rouge, est plus facilement reconnaissable...
L'ensemble est contenu dans une enceinte remplie d'hélium à une
pression de 15 MPa (150 bar).

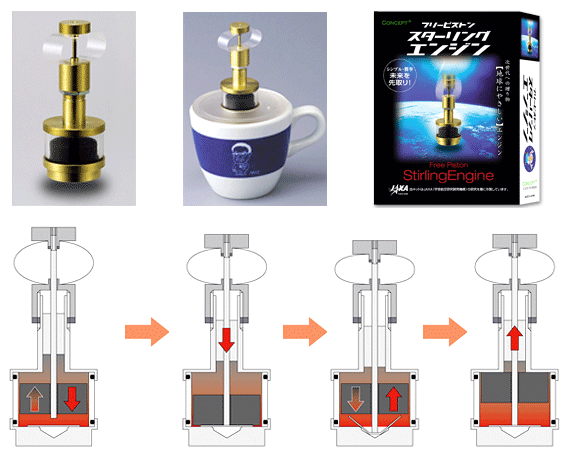

les moteurs à piston libre JAXA
On trouve sur Internet, pour
quelques dizaines de dollars, des modèles
"Made In Japan" reprenant exactement le même principe.

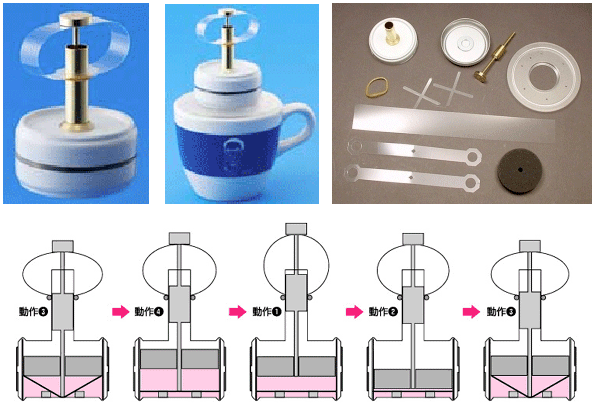

Par exemple ce modèle économique à piston libre
proposé en
kit par "Concept+" que vous trouverez, sur ebay, à la
boutique Men's
Gangu.
Le déplaceur en mousse grise est situé à la partie inférieure
et le piston moteur en laiton à la partie supérieure.

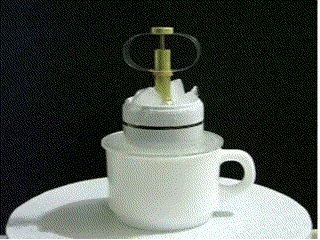

Je me suis procuré un exemplaire :
le montage ne demande que quelques minutes et ne présente pas de difficultés.
On démarre le moteur en soulevant la masselotte supérieure ou
bien en tapotant légèrement dessus.
Sans doute mal réglé, il ne fonctionne qu'environ 3 minutes,
posé sur
une tasse d'eau bouillante.
(la notice parle d'une durée de fonctionnement
pouvant atteindre 1 heure...)
vidéo
un autre moteur à piston libre
Il existe chez Concept+ un second modèle "JAXA", un peu plus sophistiqué et plus performant, mais aussi un peu plus coûteux.

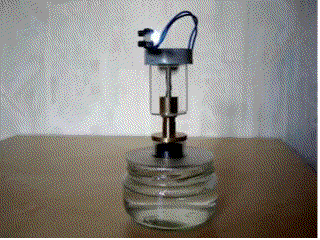

Courant 2007, Claude Bonello l'a astucieusement transformé en un générateur reprenant la structure de l'alternateur linéaire de la Nasa !
Un
aimant au Néodyme remplace la masselotte supérieure.
Son
mouvement alternatif crée un courant qui alimente
les deux LED blanches.
La bobine provient d'un moteur synchrone Crouzet
de programmateur 220 V.
)) |
)) |
Le moteur, tel qu'il est équipé ici, peut fonctionner pendant environ 20 minutes à la fréquence de 10 Hz.
....

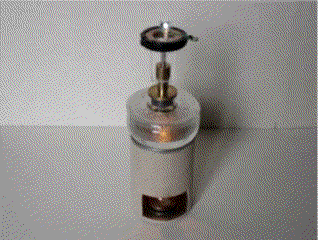

Fin 2008, Claude Bonello s'est penché à nouveau sur le problème et a réalisé une version améliorée !
L'aimant fait maintenant 20 mm de diamètre
pour une épaisseur de 5 mm.
La LED unique es alimentée par un pont de Graetz constitué de
4 diodes Shottky.
)) |
)) |
L'ensemble est posé sur une lampe à huile, ce qui permet un fonctionnement en continu.
)) |
)) |
