Tutoriel pour la fabrication de paliers en graphite
page créée
le 02/08/2013

par Louis Rodrigue 28-07-2013 - ®

Louis Rodrigue récompensé par le prix du meilleur projet en énergie renouvelable !



L’utilisation de paliers en graphite sur un moteur Stirling comporte des avantages, les frottements sont infimes et ils ne requièrent pas de lubrifiants additionnels puisque le graphite est un matériau auto lubrifiant.

Donc, ces paliers ne nécessitent pas d’entretien !

Pour les construire, il faut :

• Des mines de crayons d’ouvriers (ou un crayon d’ouvrier dont on a retiré le bois)
• Un bout de tuyau de cuivre de 3 à 5 mm de diamètre extérieur
• Une perceuse
• De la cyanoacrylate (‘’Super glue’’)
• Du papier sablé grain 150-300
• Un bout de CAP de 0,8mm (ou une mèche du même diamètre)
• Un cutter
• De la patience !





Pour commencer, il faut trouver les mines de crayons en question, elles ressemblent à ceci :

mines



Il est important d’utiliser ce type de mines car elles sont beaucoup plus larges et résistantes que les mines de crayons de bois ordinaire.
Ensuite, il faut percer un trou à l’aide d’un bout de CAP à 3 millimètres du bout de la mine, veillez a ça que le trou soit centré.

perceuse

percage



Pour continuer, il faut découper un bout de la mine avec l’aide d’un cutter, appliquez seulement une pression, il est normal que la découpe ne sois pas nette.
Puis on colle le bout de graphite percé sur le tuyau de cuivre avec de la cyanoacrylate, veillez à centrer le trou et on serre le tuyau dans le mandrin comme ceci :

collage



Maintenant, il faut arrondir le palier, pour se faire, mettez la perceuse au régime maximum et sablez la pièce en appuyant légèrement sur le graphite à laide du papier sablé, si vous appliquez trop de pression sur la pièce, elle se décollera du tuyau ou elle pourrait s’endommager.
Attention, c’est salissant !

polissage

Pour finaliser la pièce, on la libère soit en tirant dessus, soit en la découpant avec le cutter.

decollage

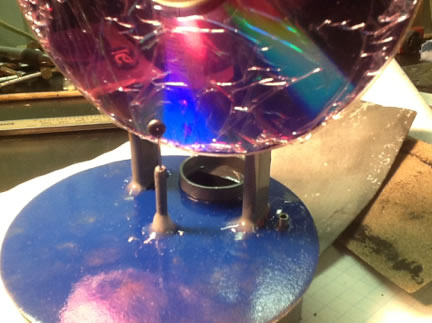

Pour fixer le palier sur les bielles, utilisez de l’époxy, bien en appliquer sur le pourtour du palier pour répartir les contraintes mécaniques.

installation

Voila, les paliers sont prêts à être utilisés, notez qu’il n’est pas recommandé de lubrifier les pièces faites de graphite, cependant il est envisageable de mettre une goutte d’huile fine sur le palier du tube de la bielle du déplaceur pour assurer l’étanchéité du moteur.

Pour que les paliers offrent le moins de frottement possible, ils doivent être rodés donc il faut faire fonctionner le moteur quelques heures avant que l’effet du graphite se fasse ressentir.

Louis Rodrigue 28-07-2013 - ®



______________________



Vidéo : ce moteur réalisé par Louis Rodrigue termine en fin de séquence à une vitesse d'environ 185 t/min

Le contenu de cette page nécessite une version plus récente d’Adobe Flash Player.

Obtenir le lecteur Adobe Flash



Vidéo : un autre moteur réalisé par Louis Rodrigue tourne ici à une vitesse d'environ 515 t/min

Le contenu de cette page nécessite une version plus récente d’Adobe Flash Player.

Obtenir le lecteur Adobe Flash



______________________



Louis Rodrigue a participé cette année à l'Expo Science 2014. Après avoir franchi avec succès les étapes locales (prix du meilleur projet de son école), régionales (médaille de bronze), provinciales (trois prix dont une nomination pour participer à l’émission télévisée Génial), il a été qualifié pour la finale pancanadienne. Lors de cette finale, Louis Rodrigue a été récompensé par le prix du meilleur projet en énergie renouvelable !

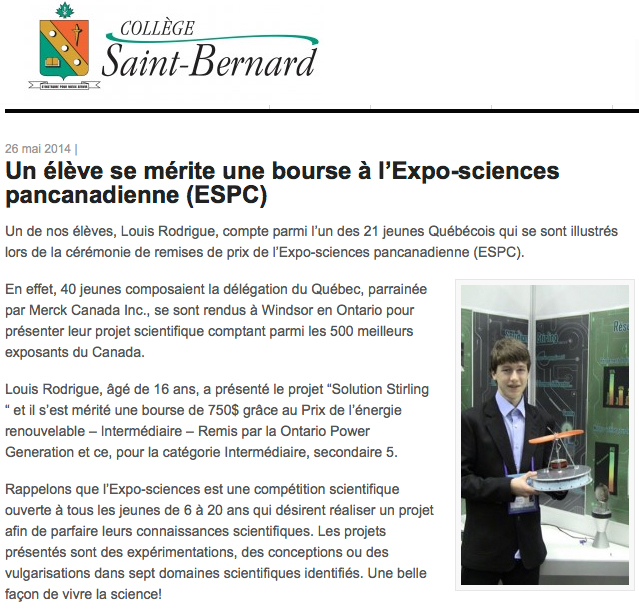

louisst bernard



Louis Rodrigue présentant l'un de ses moteurs devant son stand

louis stand

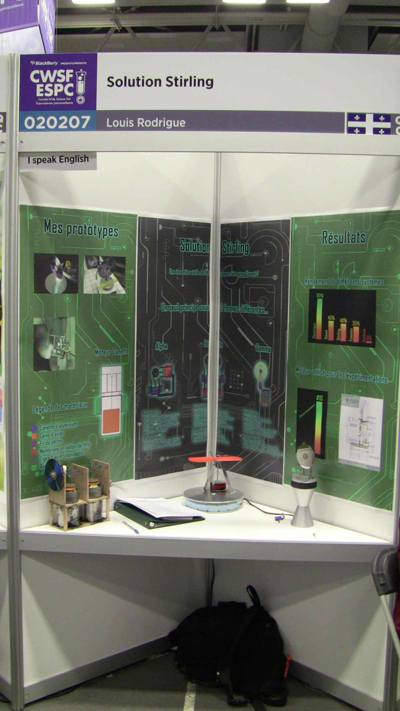

Le stand de Louis Rodrigue, avec ses différentes réalisations

stand
