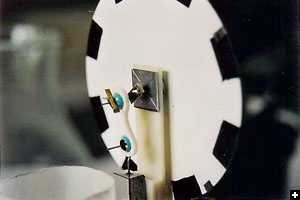

Ci-dessous, l'une des réalisations de Louis Fraisse : les marques noires à la périphérie du disque servent à mesurer la vitesse de rotation à l'aide d'un stroboscope de sa fabrication.
)) |
)) |
| Caractéristiques principales : |
| vitesse de
rotation maxi : 210 t/min déplaceur : disque de "carton" ondulé en plastique Ø 120 mm, ep 4 mm cylindre déplaceur : Ø 126 mm, hauteur 20 mm course du déplaceur :7,5 mm course du piston moteur : 4,5 mm distance de l'axe du volant d'inertie au plateau sup : 85 mm |
___
En ce début d'année 2005, Louis Fraisse m'a transmis des images de ses dernières réalisations
)) |
)) |
|
| ce modèle, équipé d'un gros volant d'inertie, tourne d'un mouvement très régulier à 260 t/min | sur celui-ci, le cylindre moteur a été réalisé avec un pot à pommade de 4 cm de diamètre intérieur, scié pour n'en garder que les 6 mm comportant le pas de vis - la membrane est réalisée dans du film plastique qui, étiré à froid, conserve sa forme |
effectués
sur le modèle de droite (avec le CD vert), ces deux relevés
montrent l'influence du déphasage
déplaceur/piston sur la vitesse de rotation :
on remarque que les deux courbes présentent un maximum vers 120°
 |
 |
|
|
||
___
il n'est pas inutile de signaler que Louis Fraisse développe aussi des appareils très originaux comme son Intégraphe, un dispositif entièrement mécanique permettant de tracer instantanément des courbes intégrales...
